꺾은선형 차트

꺾은선형 차트는 데이터 포인트를 선으로 연결하여 범주별 또는 시간에 따른 값의 변화를 보여줍니다. 비즈니스, 재무 및 운영 데이터에서 추세, 변동 및 방향성을 시각화하는 데 일반적으로 사용됩니다.

SpreadJS에서는 코드를 사용하거나 SpreadJS 디자이너의 Inspector 탭을 통해 색상 팔레트, 선 두께, 기호 표시, 도구 설명 스타일, 축 모양 등의 속성을 수정하여 꺾은선형 차트를 사용자 지정할 수 있습니다.

참고: 이 항목의 샘플은 데이터 원본 바인딩에서 소개한 Sales 테이블을 사용합니다. 차트를 추가하기 전에 데이터 원본이 구성되어 있는지 확인하세요.

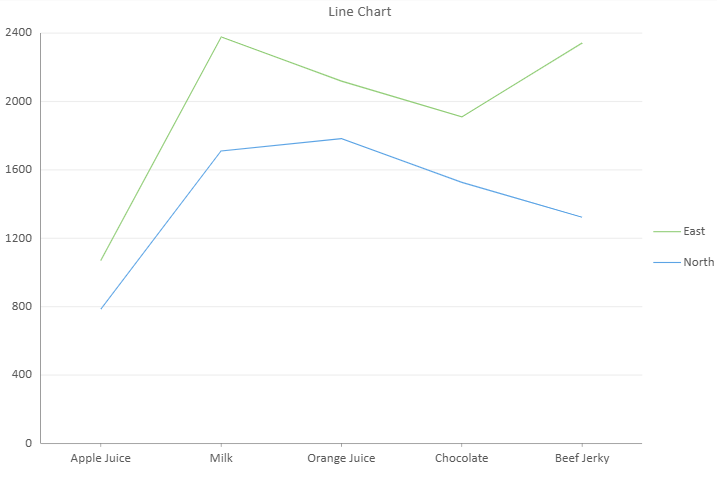

꺾은선형 차트

기본 꺾은선형 차트는 범주별 집계 값을 표시합니다. 각 데이터 포인트는 연결되어 전체적인 추세를 나타냅니다.


// Line Chart
const sheet = spread.getActiveSheet();
sheet.name("Line Chart");

const dataChart = sheet.dataCharts.add(
  'data-chart',
  10, 10, 600, 400
);

dataChart.setChartConfig({
  tableName: 'Sales',
  config: {
    header: {
      title: "Line Chart"
    }
  },
  plots: [{
    type: GC.Spread.Sheets.DataCharts.DataChartType.line,
    encodings: {
      category: { field: "Product" },
      color: { field: "Region" },
      values: [{
        field: "Sales",
        aggregate: GC.Spread.Sheets.DataCharts.Aggregate.sum
      }]
    },
    config: {
      axisMode: GC.Spread.Sheets.DataCharts.AxisMode.cartesian
    }
  }]
});

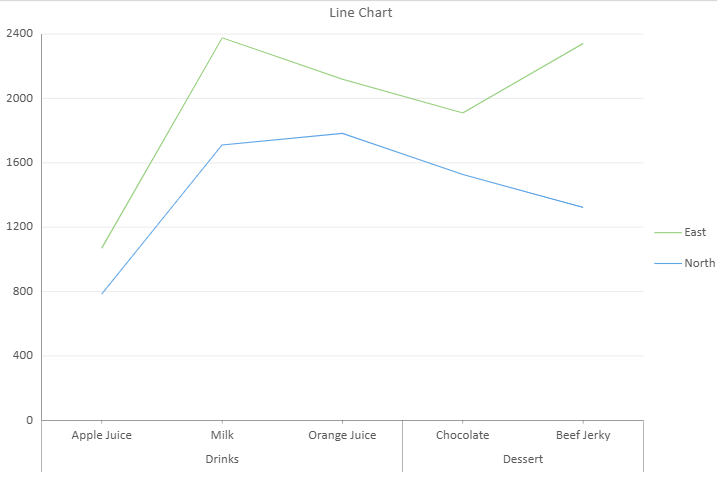

계층형 범주를 사용하는 꺾은선형 차트

꺾은선형 차트는 계층형 범주 그룹화를 지원합니다.

category: {
  field: "ProductCategory",
  child: {
    field: "Product"
  }
}

중첩 순서에 따라 그룹화 계층 구조가 정의됩니다.


선 모양

꺾은선형 차트는 lineAspect 속성을 지원하며, 데이터 포인트가 연결되고 렌더링되는 방식을 제어합니다.

Line Aspect

Sample

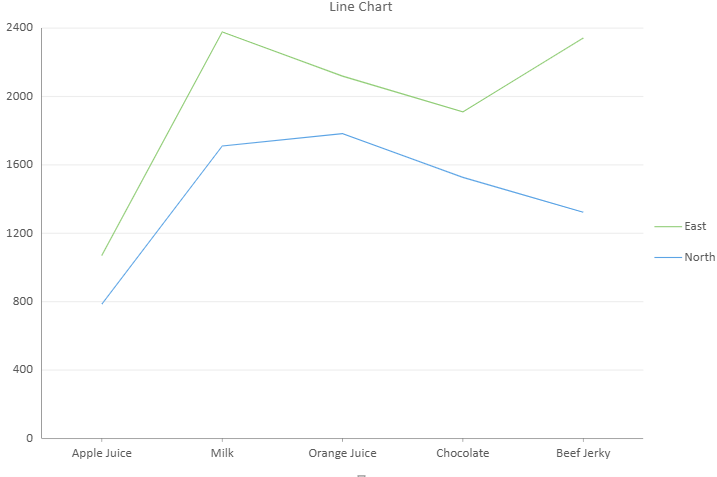

Default

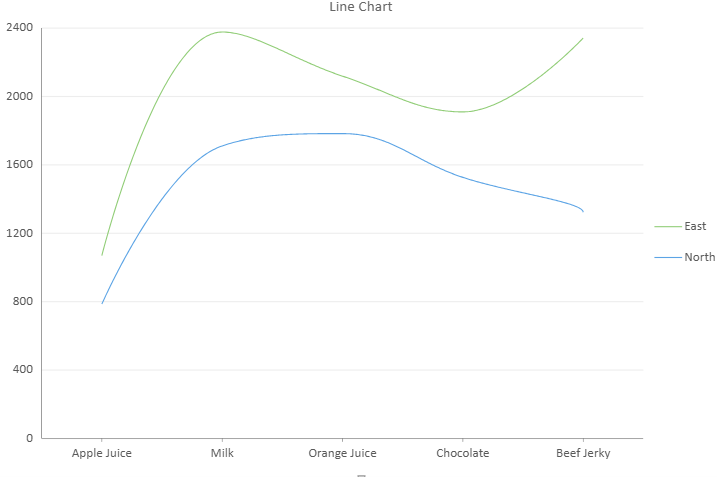

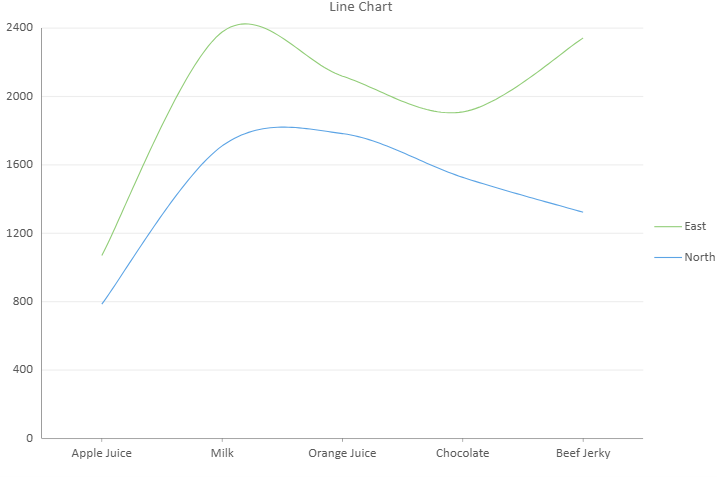

Spline

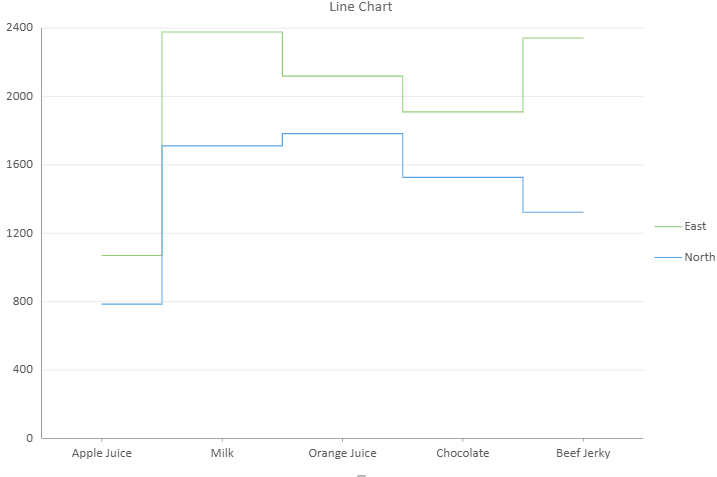

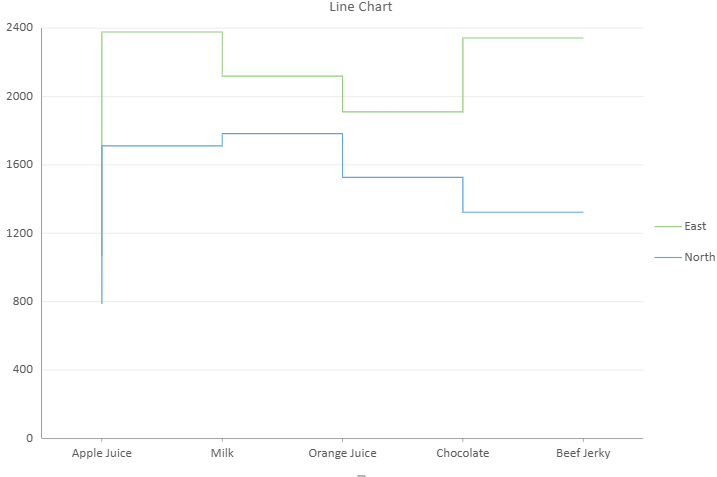

StepCenter

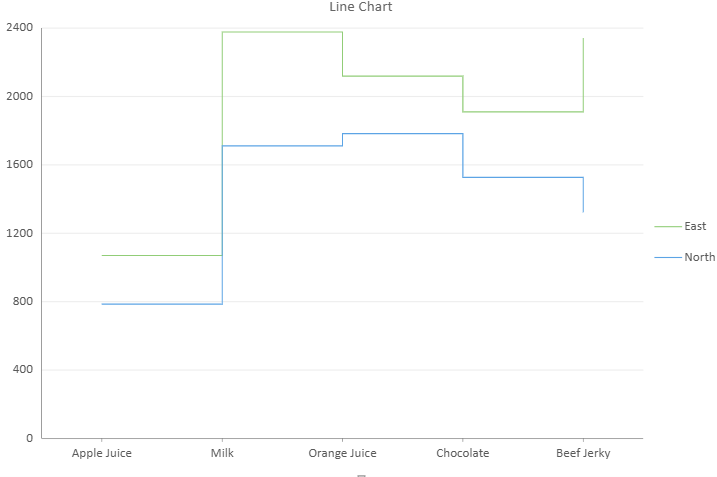

StepLeft


StepRight


BezierCurve


lineAspect를 null 또는 undefined로 설정하면 차트는 Default 동작으로 렌더링됩니다.

예제

config: {
  lineAspect: GC.Spread.Sheets.DataCharts.LineAspect.Spline
}

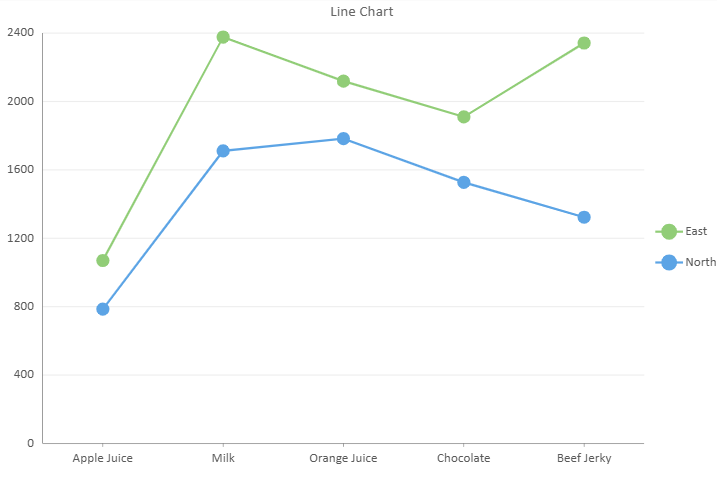

기호 및 선 스타일

꺾은선형 차트에서는 선 두께와 기호 모양을 사용자 지정할 수 있습니다.

config: {
  style: {
    strokeWidth: 2,
    symbolShape: GC.Spread.Sheets.DataCharts.SymbolShape.dot,
    symbolSize: 10
  },
  symbols: true
}

  • strokeWidth는 선의 두께를 제어합니다.

  • symbolShape는 마커의 모양을 정의합니다.

  • symbolSize는 마커의 크기를 제어합니다.

  • symbols는 마커 표시 여부를 설정합니다.

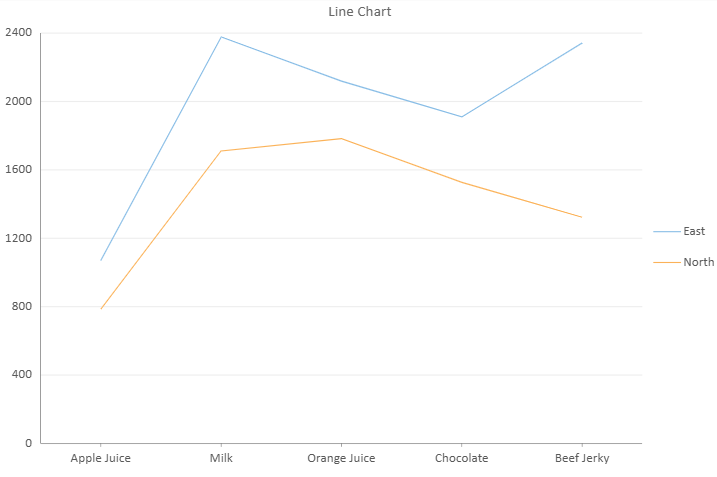

색상 팔레트

palette 속성은 여러 계열에 사용할 색상 순서를 정의합니다.

config: {
  palette: [
    "#88bde6",
    "#fbb258",
    "#90cd97",
    "#f6aac9",
    "#bfa554",
    "#bc99c7"
  ]
}

팔레트는 생성된 계열에 순서대로 적용됩니다.
