세로 막대형 및 가로 막대형 도표 (표준, 극좌표형, 나선형)
개요
세로 막대형, 가로 막대형, 극좌표형, 그리고 나선형 도표는 하나의 카테고리 내에서 또는 여러 카테고리 간에 여러 데이터 값을 비교하는 데 효과적입니다. 이러한 도표 유형은 비슷한 구성 옵션을 가지지만 데이터를 시각화하는 방식에서 차이를 보입니다:
세로 막대형 도표는 범주를 수평 축에 배치하고, 데이터 값을 수직 막대로 표시합니다.
가로 막대형 도표는 범주를 수직 축에 배치하고, 데이터 값을 수평 막대로 표시합니다.
극좌표형 도표는 범주를 원의 둘레를 따라 배치하고, 데이터 값을 원형 섹터로 인코딩하여 방사형 레이아웃에서 값을 비교하는 대안을 제공합니다.
나선형 도표는 범주를 방사형 경로를 따라 배치하고, 데이터 값을 바깥쪽으로 확장되는 곡선 막대로 인코딩하여 여러 카테고리에 걸친 추세와 점진적인 변화를 효과적으로 강조합니다.
이러한 각 도표 유형은 추세, 패턴, 비교를 시각화하는 체계적인 방법을 제공합니다. 또한, 범주 내에서 데이터 값을 어떻게 구성할지 선택할 수 있습니다. 아래 예시에서는 데이터 값을 볼드체로, 범주를 이탤릭체로 강조합니다.
묶은 세로 막대형 및 가로 막대형
묶은 도표(Clustered Plot)는 각 범주 내에서 여러 데이터 값을 나란히 표시하여 비교하는 데 사용됩니다. 구성에 따라 데이터 값이 하위 카테고리로 어떻게 분류되는지도 보여줄 수 있습니다.
묶은 세로 막대형 데모는 각 제품 카테고리에 대한 두 개의 데이터 값(순매출 및 순이익)을 비교합니다. 각 데이터 값은 별도의 세로 막대로 표시되어 동일 카테고리 내에서 차이를 쉽게 확인할 수 있습니다.
묶은 세로 막대형 또는 가로 막대형을 사용하여 데이터 값을 포함 범주 내 하위 범주로 나눌 수도 있습니다. 예를 들어 묶은 가로 막대형 데모에서는 제품 범주에 따라 각 판매 채널당 순 매출을 보여줍니다.
누적 세로 막대형 및 가로 막대형
누적 도표는 데이터 값을 하위 범주로 분해하는 또 다른 방법으로, 해당 범주의 열 또는 막대의 하위 섹션을 서로 위로 쌓아올리거나(수직 스택), 나란히 배치하여(수평 스택) 표현합니다. 누적 세로 막대형 데모는 판매 채널별 제품 카테고리의 순매출을 보여줍니다.
100% 기준 세로 막대형 및 가로 막대형
100% 기준 누적형 도표는 누적형 도표와 백분율 표시 축 눈금을 결합합니다. 각 데이터 값의 하위 범주가 포함 범주의 합계에 기여한 정도를 나타냅니다. 예를 들어, 100% 기준 누적 영역형 데모에서는 판매 채널당 제품 범주의 순 매출 점유율(%)을 보여줍니다.
다음 섹션에서 설명하는 세로 또는 가로 막대형 도표 템플릿과 속성을 사용하여 이러한 모든 유형을 구성할 수 있습니다. 누적 세로 막대형/가로 막대형 및 100% 기준 누적 세로 막대형/가로 막대형 템플릿은 특정 구성에 대한 바로 가기입니다.
범위 세로 막대형 및 가로 막대형
범위 세로 막대형과 범위 가로 막대형 도표는 카테고리 또는 시간 기간에 걸쳐 두 값 세트 간의 범위 또는 차이를 표시하는 데 사용됩니다. 두 도표 유형 모두 세로 또는 가로 막대로 구성되며, 각 막대는 데이터 포인트 쌍 간의 범위를 나타냅니다.
예를 들어, 범위 세로 막대형 데모는 특정 위치에서 1년 동안의 온도 범위(섭씨)를 표시합니다.
범위 세로 막대형과 범위 가로 막대형 도표는 각 카테고리에 대해 여러 범위를 클러스터 형식으로 표시할 수 있어, 각 카테고리 내에서 다른 그룹이나 데이터 계열 간의 범위를 효과적으로 비교할 수 있습니다. 예를 들어, 여러 도시의 월별 온도 범위를 표시하여 서로 다른 위치에서 온도 변동을 쉽게 비교할 수 있습니다. 그러나 범위 도표가 누적 형식으로 각 카테고리에 여러 범위를 표시하는 것은 의미가 없습니다. 누적 형식은 최소값과 최대값 간의 실제 차이의 시각적 표현을 가릴 수 있기 때문입니다.

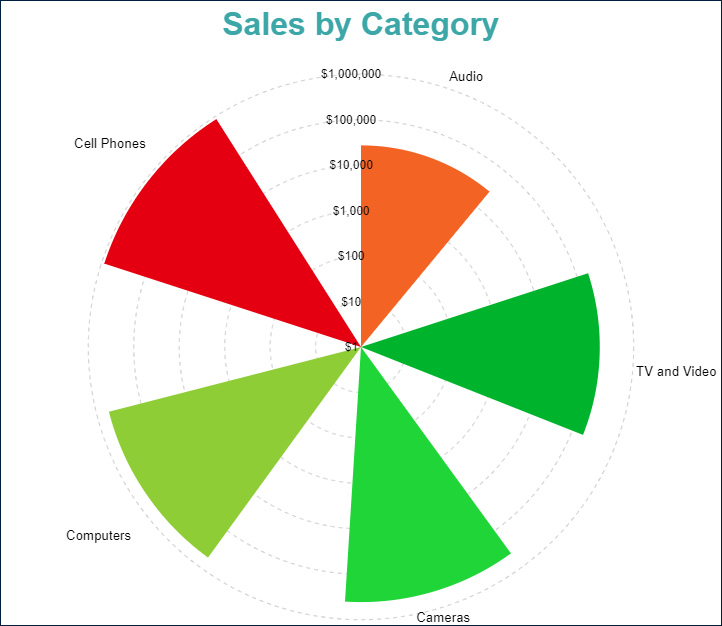

기본 극좌표형
가장 기본적인 형태의 극좌표형 도표는 방사형 레이아웃을 사용하여 각 범주에 대한 단일 데이터 값을 표현합니다. 기본 극좌표형 데모는 제품 카테고리별 판매 금액을 시각화하며, 각 범주는 원형 주변에 배치되고 해당 값은 바깥쪽으로 확장된 섹터로 표시됩니다. 이 레이아웃은 다양한 제품 카테고리 간의 판매 분포를 시각적으로 직관적으로 비교할 수 있게 해줍니다.

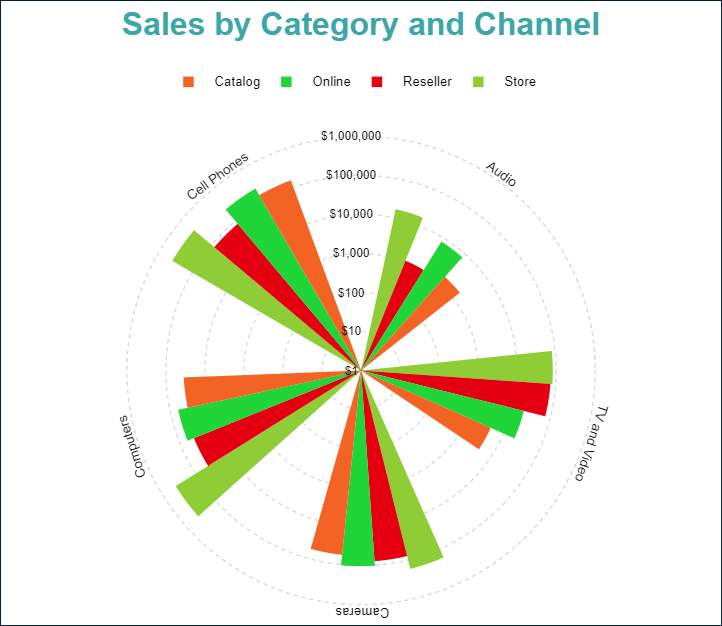

묶은 극좌표형
묶은 극좌표형 도표는 데이터 값을 하위 범주로 분해하여, 해당 카테고리 내에서 관련된 원형 섹터들을 나란히 배치함으로써 표현합니다. 묶은 극좌표형 데모는 제품 카테고리별 각 판매 채널의 판매 금액을 시각화하여, 다양한 유통 채널 간의 판매 성과를 쉽게 비교할 수 있도록 합니다.
100% 기준 누적 극좌표형 도표
100% 기준 누적 극좌표형 도표는 누적 극좌표형 도표와 백분율 축 스케일을 결합한 형태입니다. 이는 각 데이터 값 하위 범주가 해당 카테고리 전체에서 차지하는 비율을 나타냅니다.예를 들어, 100% 기준 누적 극좌표형 데모는 각 판매 채널 내에서 판매 금액이 제품 카테고리별로 차지하는 비율을 시각화하여, 다양한 판매 채널 간의 카테고리 분포를 직관적으로 비교할 수 있게 해줍니다.

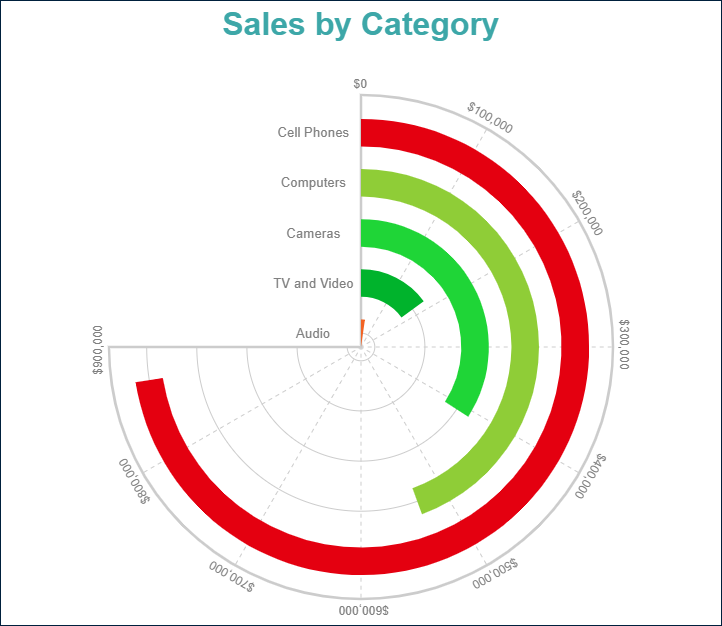

기본 나선형
가장 기본적인 형태의 나선형 도표는 막대형 도표와 매우 유사하지만, 이를 극좌표계 상에 표시한 형태입니다. 막대를 직선 축을 따라 정렬하는 대신, 방사형 경로를 따라 배치하여 나선형 효과를 만듭니다.예를 들어, 기본 나선형 데모는 제품 카테고리별 판매 금액을 시각화하며, 데이터를 곡선 기반의 공간 효율적인 형식으로 효과적으로 표현할 수 있음을 보여줍니다.

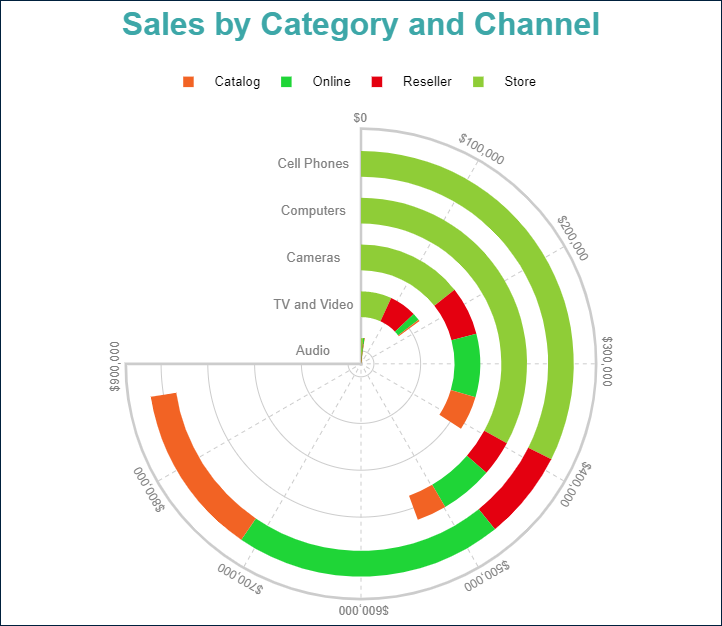

누적 나선형
누적 나선형 도표는 데이터 값을 포함하는 범주 내에서 해당하는 원형 세그먼트를 쌓아 올려 하위 범주로 분해합니다. 이 레이아웃은 공간 효율적이고 시각적으로 매력적인 나선형 형식을 유지하면서 서로 다른 하위 범주의 기여도를 비교하는 데 도움이 됩니다. 예를 들어, 누적 나선형 데모는 각 제품 카테고리 내에서 각 판매 채널에 대한 판매 금액을 시각화하여, 여러 채널에 걸친 판매 분포를 쉽게 분석할 수 있도록 합니다.

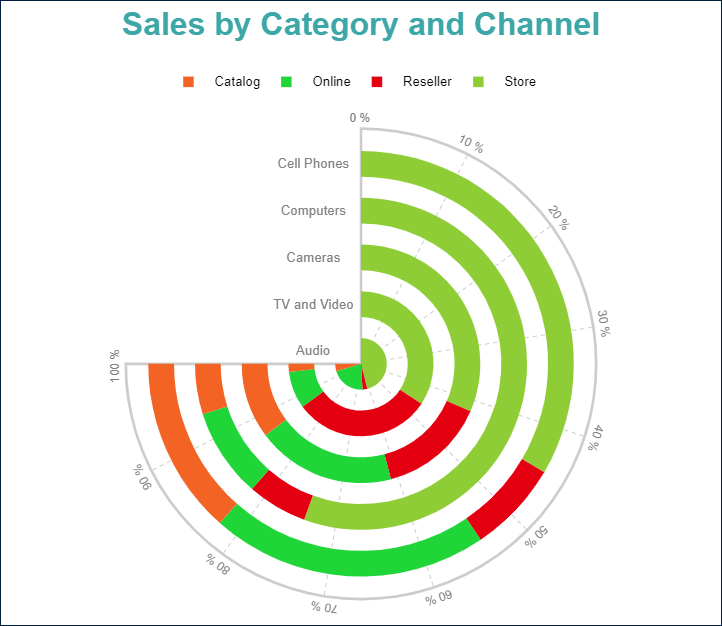

100% 기준 누적 나선형
100% 기준 누적 나선형 도표는 누적 나선형 차트에 백분률 축 스케일을 결합한 형태입니다. 절대값을 표시하는 대신, 포함된 범주 전체에서 각 데이터 값 하위 범주의 비율 기여도를 나타냅니다. 예를 들어, 100% 기준 누적 나선형 데모는 제품 카테고리 내에서 각 판매 채널의 판매 금액 비율을 시각화하여, 서로 다른 채널 간의 카테고리 분포를 비교하기 쉽게 만들어줍니다.
도표 속성 탐색 및 구성
다음 데모를 사용하여 도표 속성을 살펴보고, 링크를 열고, 보고서 탐색기를 토글하고, 도표 - 도표 1 노드를 선택하고, 속성 패널을 사용하여 구성을 수정할 수 있습니다.
아래 나열된 보고서 파일을 다운로드하여 독립 실행형 보고서 디자이너에서 열 수 있습니다.
다음 단계
세로 막대형, 가로 막대형, 극좌표형, 나선형 도표에 대한 보다 자세한 정보는 다음 페이지를 참조하세요:
