애니메이션

데이터 차트에서의 애니메이션은 차트의 시각적 매력을 높이고, 데이터 표현을 보다 역동적이고 흥미롭게 만들어 줍니다.

GC.Spread.Sheets.DataCharts 네임스페이스의 IAnimationOption 인터페이스를 사용하여, 애니메이션의 속성(easing, scale, duration, startDelay 등) 을 정의할 수 있습니다. 이를 통해 사용자는 데이터 차트의 애니메이션 동작을 자유롭게 설정할 수 있습니다.

또한, AnimationEasing 열거형은 사전 정의된 이징(easing) 함수들을 제공하여 다양한 애니메이션 효과를 만들 수 있도록 지원합니다. 이 열거형에 포함된 주요 이징 함수에는 linear, swing, easeInOutBack, easeOutBounce 등이 있습니다.

애니메이션 종류

SpreadJS에서는 아래와 같은 애니메이션을 지원합니다:

호버 애니메이션(Hover Animation)

데이터 포인트 위에 마우스를 올리면, 호버 애니메이션이 실행됩니다.

특히 라인 차트, 레이더 차트, 산점도(scatter), 버블 차트에서는 차트 심볼 위에 마우스를 올릴 때 애니메이션이 활성화됩니다.

호버 애니메이션

샘플 미리보기

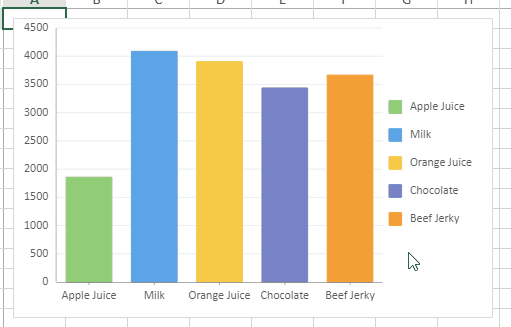

데이터 포인트 위에 마우스를 올릴 때

1

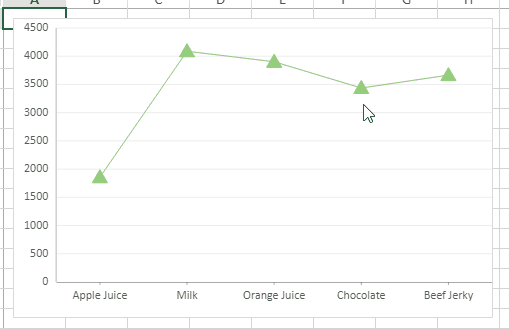

차트 심볼 위에 마우스를 올릴 때

2

업데이트 애니메이션

업데이트 애니메이션은 다음과 같은 상황에서 자동으로 트리거됩니다:

업데이트 애니메이션

샘플 미리보기

차트가 처음 렌더링될 때

3

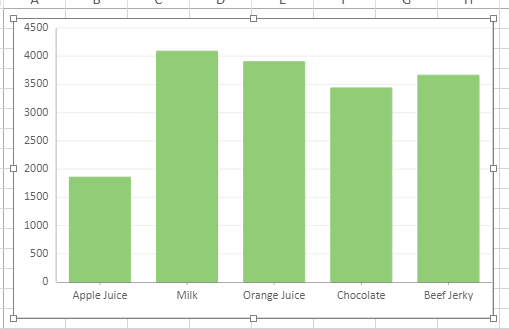

차트에 데이터가 바인딩될 때

4

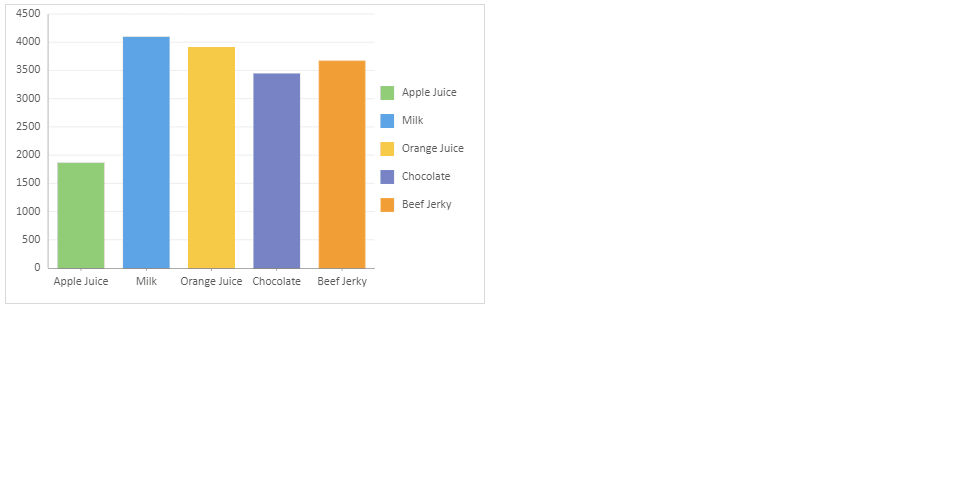

차트의 크기를 조정할 때

5

애니메이션 속성

다음은 IAnimationOption 인터페이스의 주요 속성 목록입니다:

속성

설명

duration

애니메이션의 지속 시간을 밀리초(ms) 단위로 설정합니다.

easing

애니메이션의 종류를 설정합니다.

각 easing 타입은 시간에 따라 애니메이션 변화 속도(rate)가 다릅니다.

scale

데이터 포인트에 마우스를 올렸을 때 실행되는 호버 애니메이션의 확대 비율을 설정합니다.

이 속성은 hoverAnimation에서만 작동하며, 값은 0보다 커야 합니다.

startDelay

애니메이션과 동작 사이의 지연 시간(ms 단위) 을 설정합니다.

이 속성은 updateAnimation에서만 사용할 수 있으며, 차트가 자주 업데이트될 때 성능 문제를 방지하는 데 사용됩니다.

코드 사용 예시

다음 코드 샘플은 데이터 차트에서 애니메이션을 구성하고 적용하는 방법을 보여줍니다.

이 샘플은 “데이터 차트 생성하기” 페이지에서 설명된 salesTable 데이터를 사용합니다. 따라서 차트를 설정하기 위한 해당 페이지의 기본 단계들을 먼저 완료해야 합니다. 설정이 완료된 후에는, 아래 코드를 사용하여 데이터 차트의 애니메이션을 구성할 수 있습니다. 또한 필요에 따라 데이터 소스를 자유롭게 커스터마이징할 수도 있습니다.

// 호버 애니메이션
const sheet = spread.getSheet(0);
sheet.name("Hover Animation");
sheet.setValue(16, 0, "Hover Over the Data Chart");
sheet.setValue(16, 9, "Hover Over the Chart Symbol(Triangle)");
const dataChart = sheet.dataCharts.add('data-chart', 10, 10, 480, 300, GC.Spread.Sheets.DataCharts.DataChartType.column);

dataChart.setChartConfig({
      tableName: 'Sales',
      plots: [
          {
              type: GC.Spread.Sheets.DataCharts.DataChartType.column,
              encodings: {
                  values: [{ field: 'Sales', aggregate: GC.Spread.Sheets.DataCharts.Aggregate.sum }],
                  category: { field: 'Product' },
                  color: { field: 'Product' },
              },
              config: {
                 // 데이터 포인트 위에 마우스를 올리면 호버 애니메이션이 실행됩니다.
                  hoverAnimation: {   // IAnimationOption
                  duration: 600, // 숫자 (밀리초 단위)
                    scale: 1.5,    // 숫자 (값은 0보다 커야 함)
                      easing: GC.Spread.Sheets.DataCharts.AnimationEasing.easeOutBack,  // GC.Spread.Sheets.DataCharts.AnimationEasing
                  },
              }
          }
      ]
});

// 차트 심볼 위에 호버링
const dataChart1 = sheet.dataCharts.add('data-chart-1', 560, 10, 480, 300, GC.Spread.Sheets.DataCharts.DataChartType.column);
dataChart1.setChartConfig({
      tableName: 'Sales',
      plots: [
          {
              type: GC.Spread.Sheets.DataCharts.DataChartType.line,
              config: {
                // 라인 차트, 레이더 차트, 산점도 차트, 버블 차트에서는
                // 차트 심볼 위에 마우스를 올릴 때 호버 애니메이션이 실행됩니다.
                  hoverAnimation: {
                      duration: 600,
                      scale: 1.5,
                      easing: GC.Spread.Sheets.DataCharts.AnimationEasing.easeOutBounce,
                  },
                  style: {
                      symbolShape: GC.Spread.Sheets.DataCharts.SymbolShape.triangle,
                      symbolSize: 15,
                  },
                  symbols: true,
              },
              encodings: {
                  values: [{ field: 'Sales', aggregate: GC.Spread.Sheets.DataCharts.Aggregate.sum }],
                  category: { field: 'Product' },
              }
          }
      ]
});


// 업데이트 애니메이션
const sheet1 = spread.getSheet(1);
const spreadNS = GC.Spread.Sheets;
sheet1.name("Update Animation");
sheet1.setColumnWidth(0, 150);
sheet1.setRowHeight(18, 35);
sheet1.setValue(1, 7, "Resize the Chart To Show the Animation");
sheet1.setValue(17, 0, "Setting the Encoding Color will trigger the Update Animation");
sheet1.setValue(19, 0, "The update animation will be triggered when the chart is first rendered, binding data into chart and resizing.");
var b0 = new GC.Spread.Sheets.CellTypes.Button();
b0.text("Set Encoding Color");
sheet1.setCellType(18, 0, b0, spreadNS.SheetArea.viewport);

const dataChart3 = sheet1.dataCharts.add('data-chart-3', 10, 10, 480, 300, GC.Spread.Sheets.DataCharts.DataChartType.column);
dataChart3.setChartConfig({
      tableName: 'Sales',
      plots: [
          {
              type: GC.Spread.Sheets.DataCharts.DataChartType.column,
              config: {
                  updateAnimation: {
                      duration: 600,
                      startDelay: 1000, // 숫자 (밀리초 단위) // 이 속성은 updateAnimation에서만 작동합니다.
                      easing: GC.Spread.Sheets.DataCharts.AnimationEasing.easeOutBounce,
                  },
              },
              encodings: {
                  values: [{ field: 'Sales', aggregate: GC.Spread.Sheets.DataCharts.Aggregate.sum }],
                  category: { field: 'Product' },
              }
          }
      ]
});

spread.bind(GC.Spread.Sheets.Events.ButtonClicked, (sender, args) => {
      if (args.sheetName === "Update Animation" && args.row === 18 && args.col === 0) {
          // 차트 구성 가져오기
          let config = dataChart3.getChartConfig();
          // 인코딩 색상 추가
          config.plots[0].encodings.color = { field: 'Product' };
          // 차트 구성 설정
          dataChart3.setChartConfig(config);  // 업데이트 애니메이션 트리거
      }
})
